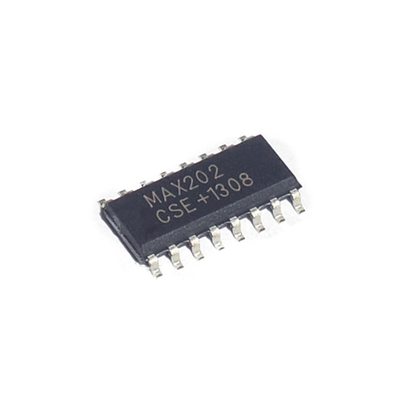

Circuito Integrado, Tranceptor +5 V RS-232, 2 Drivers, 2 Receivers, SOIC16.
SKU: MAX202CSE-ND
Descripción del Producto
Características Principales
- Tranceptor RS-232 con alimentación de +5 V
- Embalaje SOIC16 para fácil instalación
- Incluye 2 drivers y 2 receptores
- Operación eficiente con baja potencia
- Diseño compacto para aplicaciones integrales
Detalles Técnicos
- Embalaje: SOIC16
- Capacitores externos: 0.1µF (requeridos)
- Impedancia de salida del driver: 300Ω
- Corriente de fuga de salida: ±10 µA (máx.)
- Tiempo de habilitación: 600 ns
- Tiempo de deshabilitación: 200 ns
- Histeresis del receptor: 0.5V (típico)
- Resistencia de entrada del receptor: 3-7 kΩ
- Umbral de voltaje de entrada lógica: 0.8V (bajo), 2.0V (alto)
- Corriente de pull-up: 15-200 µA
Condiciones Máximas
- VCC: -0.3V a +6V
- V+: (VCC - 0.3V) a +14V
- V-: +0.3V a -14V
- Corriente de alimentación: 11-20 mA (típico)
- Corriente de cortocircuito: ±10 a ±60 mA
- Temperatura de operación: 0°C a +70°C
- Temperatura de almacenamiento: -65°C a +160°C
- Temperatura de soldadura: +300°C (máx.)
Selector de Modelo
| Parámetro | MAX202 |
|---|---|
| Tensión de alimentación | +5V ±10% |
| Número de drivers | 2 |
| Número de receptores | 2 |
| Modo de apagado | No |
| Capacitores externos | 0.1µF |
Comparación con Serie MAX
| Característica | MAX202 | MAX203 | MAX205 |
|---|---|---|---|
| Drivers | 2 | 2 | 2 |
| Receptores | 2 | 2 | 2 |
| Modo apagado | No | No | Sí |
| Capacitores externos | 0.1µF | Ninguno | 0.1µF |
| Paquete | SOIC16 | SOIC16 | SOIC16 |
Funcionamiento
El MAX202CSEND es un tranceptor RS-232 que utiliza circuitos de bomba de carga integrados para convertir una única fuente de +5V en tensiones duales ±10V necesarias para la interfaz RS-232. El dispositivo contiene dos controladores (transmisores) y dos receptores que cumplen con las especificaciones EIA/TIA-232E y V.28.
Los transmisores mantienen niveles de salida ±5V a velocidades de datos superiores a 120kbps cuando se cargan según la especificación EIA/TIA-232E. Los receptores tienen umbrales de entrada de 0.8V (bajo) y 1.7V (alto), lo que permite compatibilidad con niveles lógicos TTL/CMOS y mejora el margen de ruido para señales RS-232.
El dispositivo incluye capacitores de 0.1µF para la generación de voltaje y está disponible en un paquete SOIC16 que ahorra espacio en la placa de circuito. Los transmisores invertidos incluyen resistencias de pull-up internas que fuerzan las salidas no utilizadas a nivel bajo cuando están abiertas.
Modo de Apagado
El MAX202CSEND no incluye modo de apagado (SHDN) en su versión estándar, a diferencia de otros modelos en la serie MAX. Sin embargo, otros dispositivos similares en la familia MAX200–MAX209/MAX211/MAX213 incluyen un modo de bajo consumo que puede consumir desde 1µA hasta 10µA.
En modo de apagado, las salidas de los transmisores se desactivan y su corriente de fuga es inferior a 1mA, incluso si la salida del transmisor se impone entre 0V y (VCC + 6V). Por debajo de -0.5V, la salida del transmisor se clampa a tierra con una impedancia en serie de 1kΩ.
Los receptores del MAX202CSEND no se ven afectados por un modo de apagado ya que no está implementado en este modelo. En otros modelos con modo de apagado, todos los receptores excepto R4 y R5 se ponen en estado de alta impedancia.
Compatibilidad
El MAX202CSEND es compatible con la norma RS-232 y V.28, permitiendo su uso en aplicaciones industriales y de comunicaciones de datos. Sus salidas RS-232 pueden manejar cargas de hasta ±10mA con una resistencia de salida de 300Ω.
El dispositivo soporta un rango de tensión de entrada RS-232 de ±30V, lo que proporciona una excelente inmunidad a transitorios y ruido. La histeresis de 0.5V en los receptores asegura transiciones limpias incluso con señales de entrada lentas o con ruido.
Especificaciones Técnicas
- Código / SKU
MAX202CSE-ND- Disponibilidad
- ✓ En stock
- Categoría
- Condición
- Nuevo, original
- Garantía
- Garantía oficial del fabricante
- Envío
- Toda la República Mexicana
